PIV应用于心脏泵进、出口三维流场测量

2014-8-16

一、实验简介：

1. 实验时间：2012年5月

2. 实验地点：中国医学科学院阜外心血管医院

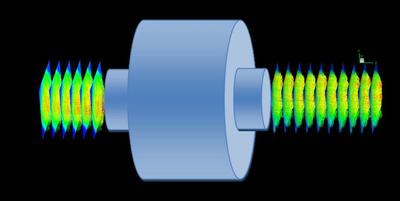

3. 实验背景：针对某型号心脏泵的进、出口进行三维PIV测量，得到特定型号心脏泵进、出口流场特性，对心脏泵的设计进行验证和改进。

4. 实验难点：拍摄视场较小，需要微拍系统；且由于是细小管道内外介质折射率差别大，图像变形严重，需要做图像光学补偿设计；另外需要拍摄进、出口多个不同截面的三维速度分布情况，需要设计相应的平移方案和平台。

5. 设备情况：

1	光源	Nd：YAG固体脉冲激光器；能量：200 mj×2；激光波长532 nm；激光持续时间（脉冲宽度）6-8 ns；重复工作频率1-15 Hz
2	CCD	分辨率：2456 pixel×2056 pixel；最高采集速率16 fps；像素灰度等级为12bit；使用双曝光模式
3	镜头	SIGMA105mm/2.8（微距）
4	同步控制器	MicroPulse725 V5；精度0.25ns；独立7通道
